CG209KE-WX-2BS 溫濕度變送器 實現-30℃～70℃測溫
一、綜述
二、技術指標
1、溫度測量范圍：-30℃～70℃，±1℃
2、濕度測量范圍：0%RH～99%RH，±5%RH
3、工作電源：AC220V 功耗：5VA
4、輸出信號 4～20mA （模擬量） 帶負載能力 0～450 歐姆
5、變送范圍 溫度 -30℃～70℃ 濕度 0%RH～99%RH
三、使用方法
1. 將儀器固定好并按接線圖將線接好，確認無誤后即可通電，通電時電源指示燈點亮，表示儀表已經通電。
2. 確認傳感器線連接正確以后即可通過變送輸出端子得到相應的變送輸出值。
CG209KE-WX-2BS型溫濕度變送器是專門為電力設備柜體內進行測溫、測濕的一種專用儀器。適用于對溫濕度控制要求較高的匯控柜、繼電保護柜、儀表箱、計量柜等。該儀器具有自動測量所安裝柜體內部的溫度和濕度值，并將采集到的溫度與濕度數值轉換為模擬量 4～20mA 信號輸出功能。
二、技術指標
1、溫度測量范圍：-30℃～70℃，±1℃
2、濕度測量范圍：0%RH～99%RH，±5%RH
3、工作電源：AC220V 功耗：5VA
4、輸出信號 4～20mA （模擬量） 帶負載能力 0～450 歐姆
5、變送范圍 溫度 -30℃～70℃ 濕度 0%RH～99%RH
三、使用方法
1. 將儀器固定好并按接線圖將線接好，確認無誤后即可通電，通電時電源指示燈點亮，表示儀表已經通電。
2. 確認傳感器線連接正確以后即可通過變送輸出端子得到相應的變送輸出值。

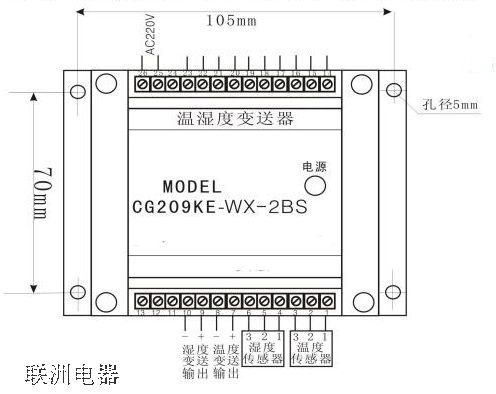

四、外形安裝圖與端子接線圖

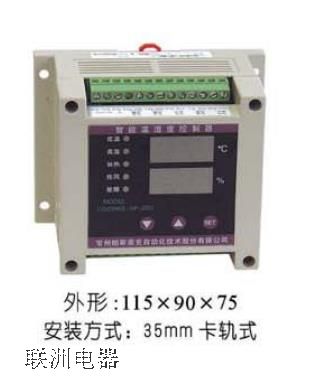

外形：115×90×75（mm）可用 35mm 導軌安裝
