PD101 多功能電力儀表 采用ModBUS-RTU通訊協議
PD101 多功能電力儀表具有可編程、測量、顯示、數字通訊和電能脈沖輸出等功能，可高精度測量各種電力參數，廣泛應用于變電站自動化、配電自動化、智能建筑、企業內部電能測量、管理、考核�？蓪�(shí)現遠程RS485數字接口通訊，采用ModBUS-RTU通訊協議。

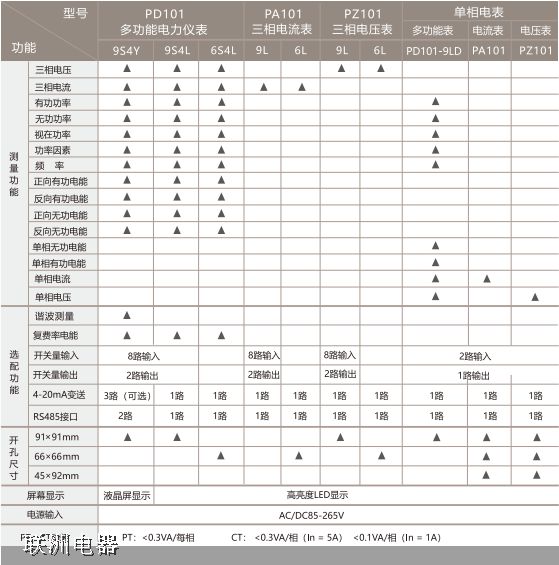

技術參數
| 性能 | 參數 | |
| 網絡 | 三相三線、三相四線 | |
| 電壓 電流 | ||
| 額定值 | AC100V、400V口大于400V需外接PT AC 1A、5A 大于5A需外接CT | |
| 過負荷 | 持續:1.2倍瞬時: 10倍/10s 持續:1.2倍瞬時: 10倍/10s | |
| 功耗 | <1VA (每相) <0.4VA (每相) | |
| 阻抗 | ≥500kΩ <2mΩ | |
| 精度 | RMS測 量,精度等級0.5(可選0.2級) | |
| 頻率 | 45~ 60Hz，精度0.01Hz | |
| 功率 | 有功、無功、視在功率，精度0.5級 | |
| 諧波 | (擴展功能) | |
| 電能 | 四象限計量，有功精度0. 5級，無功精度1. 0級(可選0. 2級) | |
| 顯示 | 可編程、切換、循環(LED/LCD) 顯示 | |
| 電源 | 工作范圍 | AC220V土10% 可選AC/DC85~ 265V |
| 功耗 | ≤5VA | |
| 輸出 | 數字接口 | RS-485、MODBUS-RTU協議 |
| 脈沖輸出 | 2路電能脈沖輸出，光耦繼電器 | |
| 開關量輸入 | 4路開關量輸入，遠源干接點方式(可選) | |
| 開關量輸出 | 4路開關量輸出，固態繼電器(可選) | |
| 模擬量輸出 | 4路模擬量輸出，4~20mA/0~20mA (可選) | |
| 環境 | 工作環境 | -10 ~ 55°C |
| 儲存環境 | -20 ~ 75°C | |
| 安全 | 耐壓 | 輸入/電源>2kV,輸入/輸出>2kV,電源/輸出>1kV |
| 絕緣 | 輸入、輸出、電源對機殼> 50MΩ | |
安裝與接線
