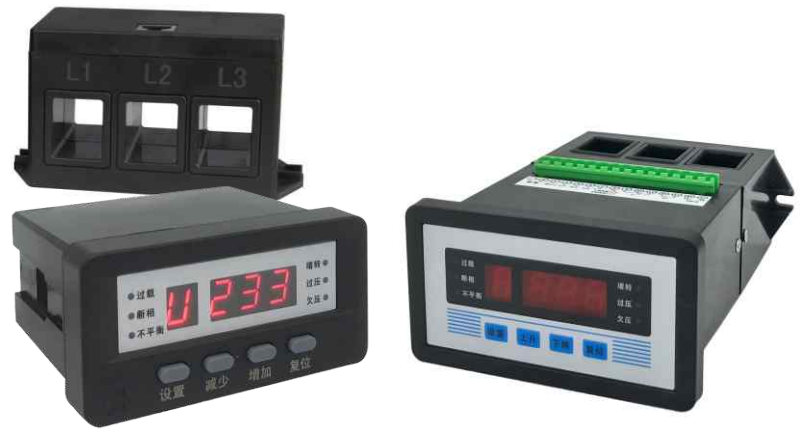

UNT-MMI-B1130電機綜合保護裝置
一、概述
UNT-MMI-B1130電機綜合保護裝置具有抗干擾能力、工作作穩定可靠、保護參數設定簡單方便和數字化、智能化、網絡化等特點。可滿足更高層次用戶的要求�？勺鬟^載輕載、缺相、過壓、欠壓、堵轉、短路、漏電、及三相電流不平衡保護和多方啟�？刂�，本機具有RS-485遠程通訊接口和4- 20mA模擬量輸出接口，方便的和PLC、DCS及后臺機組成網絡系統。
二、外型尺寸

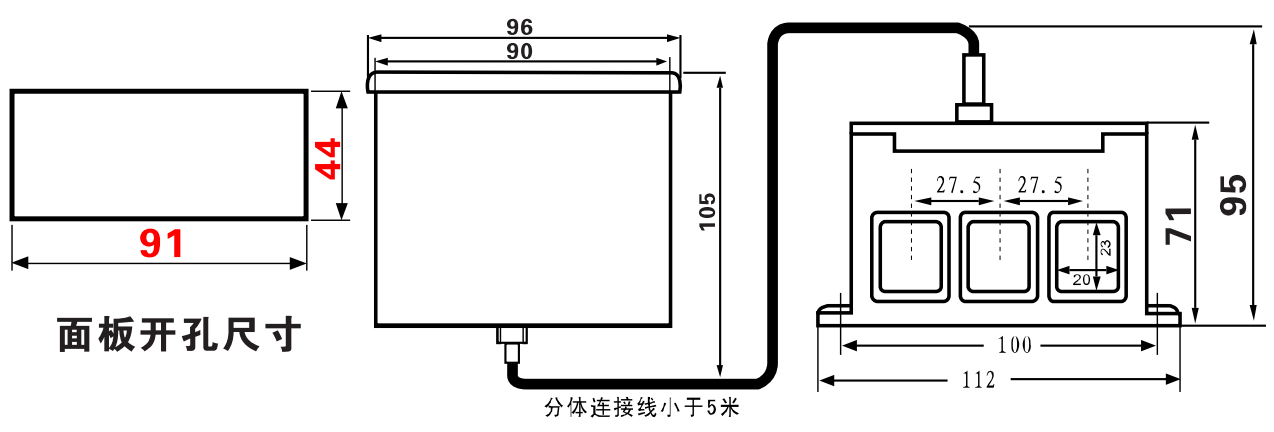

2.1.分體式安裝方式及開孔尺寸（單位：mm）

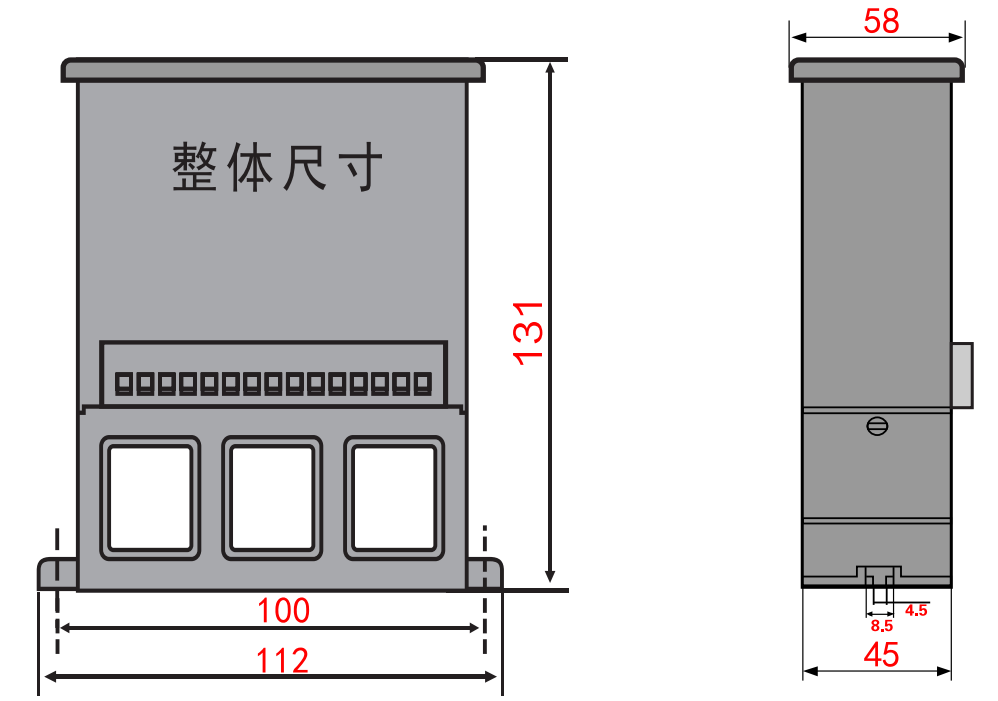

2.2一體式（整體式）安裝方式及 尺寸（單位：mm）
三、技術參數
1、反時限保護:本保護裝置具有過流反時限延時保護功能。
2、過流保護:保護電流可任意設定，電流值大于設定值時，按動作特性曲線動作。
3、斷相保護:電動機電源斷相時(出產時三相電流不平衡值設為60%可根據用戶要求設定)，保護裝裝置在3秒內動作。
4、堵轉保護:當電動機運行電流大于設定值5倍時，保護裝置在5秒內動作。
5、漏電(接地)保護:漏電電流大于設定值時保護裝置在3秒內動作。
6、短路保護:任意一相電流達到8le電流時，保護裝置在2秒內動作。
7、啟動延時時間: 1~255秒可調。
8、4- 20mA電流輸出精度: 0.3%6F.S
9、輸出繼電器觸頭容量: 250VAC7A。
10、電流顯示誤差:≤1.5%。
11、具有啟動延時功能:避開啟動大電流和過電流動作時間分開。
12、具有RS485遠程通信接口，能有遠程數據設定、控制查詢等，于上位機組成網絡保護監控系統。
四、安裝與接線

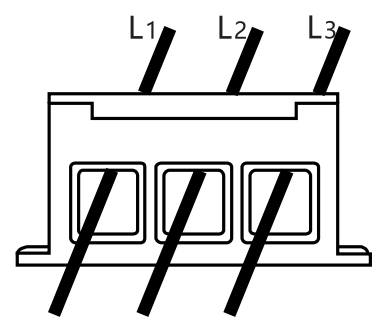

5~25A、20~ 100A、90~ 200A電流規格為一次電流穿過保護器小于5A需穿保護器5次

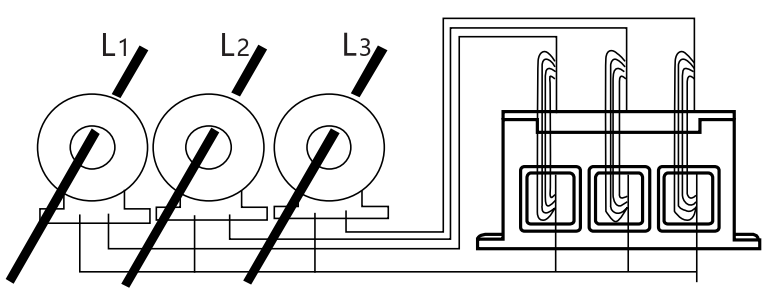

300A、400A、500A、600A、800A電流規格一次電流穿過變比為5A的電流互感器，互感器出線端進入保護器，并在保護器上繞5匝
注：變比為1A的電流互感器時，互感器出線端進入保護器，并在保護器上電流傳感器上繞10匝。

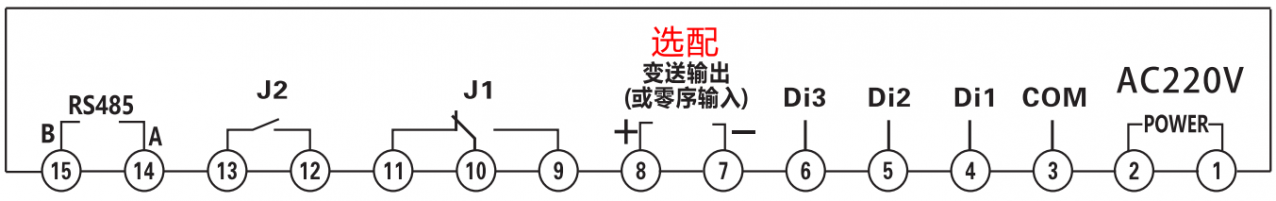

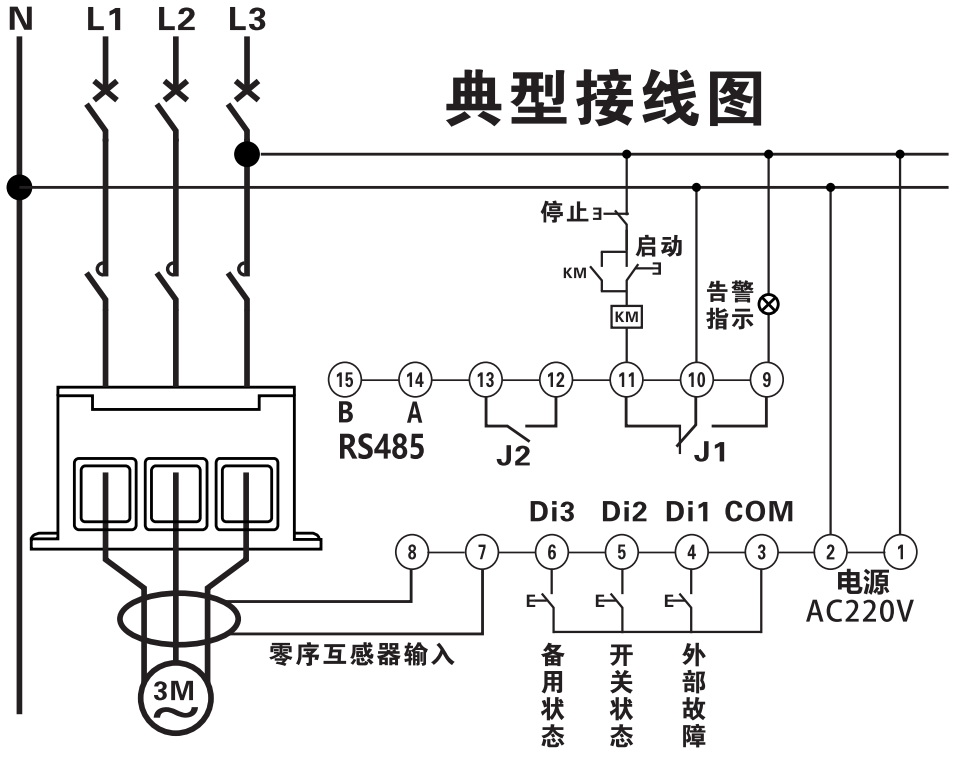

典型接線示例：
