TJ1、TJ3系列復合開關 一體化電容投切裝置
TJ1、TJ3復合開關，又名機電一體化電容投切裝置，是交流接觸器升級換代產品，適用于電容投切、電機啟動、需電流過零投切及切除不產生過電壓的場合。其主要特點：投入無涌流、切除無過電壓、具備電壓及電流的缺相、過流保護，壽命長、低功耗，無需散熱器。
TJ1、TJ3系列復合開關產品適合380V（3相）或220V（單相），50或60HZ， 負荷在３５kVar以下的低壓電力系統中。TJ1、TJ3系列復合開關動態響應時間小于200ms，設計上采用美國EASY POWER仿真軟件對磁保持繼電器動作﹑鎖相過程及接入電網的整體電路進行模擬，得出Z佳的判別﹑跟蹤方式，驗證了程序的正確性，從而實現了電容器無涌流投入和零電流切除，且電容器無需任何放電裝置。其運行壽命達30萬次以上。

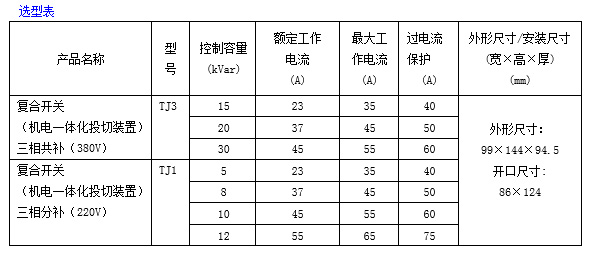

技術參數
工作環境條件：海拔3000米以下； 環境溫度不高于50°C，相對濕度不大于85% Rh
工作電壓：380V+15%～380V -10% ，50Hz或60Hz
消耗功率：平均<1W
響應時間：不大于200毫秒
運行壽命：吸合>30萬次（額定相鄰兩次投入間隔：Z快約0.5秒）
工作方式：長年不間斷運負荷下,通30S，斷30S）
額定負荷：≤30KVAR（380Ｖ），或≤12KVAR（220Ｖ）；
允許Z大負荷：35KVAR（380Ｖ），或14KVAR（220Ｖ）
溫升：長期在額定負荷下，不大于25°K（外殼表面）
投入時涌流：不大于1.5倍額定電流
保護功能：缺相保護（僅對于ＴＪ-3），過流保護
由于使用的控制器一般都具備過電壓保護，故裝置不設過壓保護功能
