電動車無線控制風機除塵的解決方案
1.需求分析
來自中國平煤神馬集團許昌首山焦化廠需求：
客戶說現場有兩臺推焦車，每臺推焦車各安裝一個旋轉按鈕，通過無線遠程控制地面除塵風機高速和低速運轉。傳輸距離500米左右，要傳到中控室，而且中控室組態軟件要時時監測每臺推焦車控制風機除塵狀態。
2.應用方案
通過一種開關量無線控制終端兩發一收可以實現此功能。由于現場兩臺推焦車是移動物體，無法布線，需采用無線方式。給每臺推焦車各安裝一塊兩路無線開關量輸入終端（發射端），把旋轉按鈕的高速和低速信號線各接入到模塊輸入端，然后模塊供24V直流電源，安裝天線即可。地面除塵風機高速運轉和低速運轉信號線接（接收模塊）輸出端即可（需要外部接繼電器，模塊輸出端可直接驅動24V繼電器）然后模塊供電，天線安裝即可。
以上是通過無線傳輸器替代了數百米的拖線，可見無線傳輸方案的優點是施工簡單，工作可靠靈活不會有斷線故障，對于運動或旋轉設備的信號控制傳輸來說是Z佳方案。

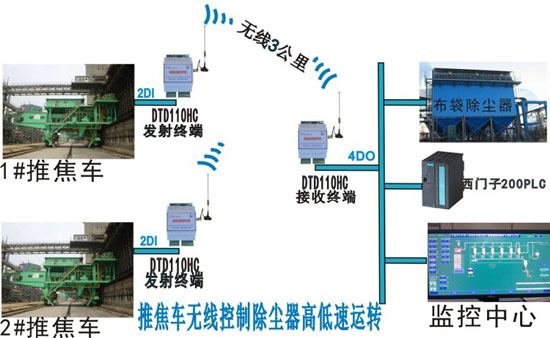

本方案只需要2塊發射終端DTD110HC-T2和一塊接收端DTD110HC-R4開關量信號無線傳輸器，兩個發射終端各有2DI，對應接收端是4DO,可直接與旋轉按鈕和風機信號線連接，實現開關量信號無線傳輸。
本方案的好處：沒有運行費用，不用插卡，無需編程，實時通訊速度快；不用拉線，傳輸距離遠，可以穿過障礙，繞過阻擋物，無線傳輸距離達到5公里以上。
這個方案的缺點就是太貴，成本太高，雖然看似好處頗多，其實也是有缺點的，比較無線干擾比較大，以致實際控制距離大打折扣。
