電機無線控制電路原理圖
隨著人工成本的上升，遠程控制以及無線控制需求越來越大，越來越多的工況場合在進行無人值守的改造，許多本來由人控制的比較分散的設備正在逐漸改為軟件控制或遠程控制，本文介紹的是一種無線控制電機原理電路，可用于控制小型電機，或是加裝中繼控制工業三相電機等。

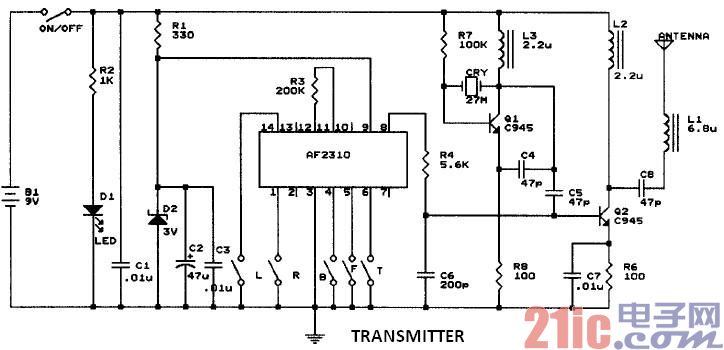

在如下所示的電路。
該電路是非常類似的汽車無線電遙控玩具7個控制功能：前進，前進，左，右進，后退，左落后，落后的右的，并停止。你也可以使用其他一些需要一個簡單的線少，電機控制器的電子電路，射頻電路。的遠程控制工作的頻率為27.9兆赫需要一個9伏的電源供應這種射頻電機控制器電路由兩個部分一個無線電發射器和一個無線電接收器組成。對于遠程控制接觸你可以使用一些推按鈕或一個微型操縱桿控制。命令是由不同的套用于編碼電脈沖序列的電氣觸點;的脈沖數取決于正在發送的命令。27.9兆赫的頻率調諧的電路創建一個信號發送到天線的脈沖活躍時。天線的無線電能量轉換成電能，創造了無線電能量爆發，通過空氣和拾起，并在汽車上的無線電接收器可以理解流。
汽車天線收集無線電能量，并轉換成電能，如果汽車上打開，然后在汽車上的無線電接收器連續監測其天線的電能。接收器是一個過濾器，這是調整放大大約27.9兆赫和塊能量天線拿起本地區以外的任何能源。如果遙控器發送命令，那么它的無線電信號將拿起由接收器和轉換成回到原來的脈沖序列。解碼電路，然后決定是通過測量接收到的脈沖序列中的數目發送的命令。信號發送到電機執行命令。
操作時具有較強的電池，在一個開放的區域范圍內將至少有40英尺的障礙將降低無線電信號的能力，通過空中旅行和降低經營范圍，但絕不會完全阻止它。在汽車，弱電池會降低功率電機和降低接收器的能力，從發射器，過濾，放大和解碼命令 。
當收到命令左轉或右，施加電壓的轉向電機，由于前輪連接到轉向酒吧，該車將打開 。轉向其他方向，電機的電壓是相反的。轉向電機驅動電機工程相同。當收到命令向前去施加電壓驅動電機，這個電壓是相反的倒退。兩種電路的接收器和發射AF2310集成電路的基礎上。
