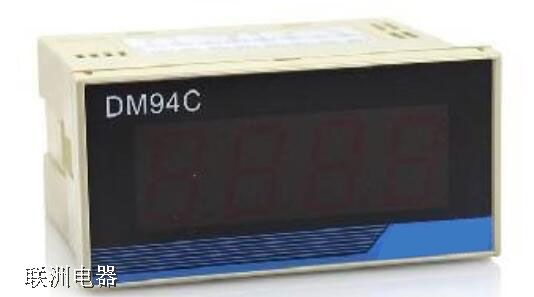

DM94C-SVA正四位轉速、線速、頻率表的介紹
使用說明書
特點:
●適用于各種具有線性輸出的傳感器配套使用;●采用0.8"高亮4位LED數碼管，顯示清晰;
●內置自動調零,零位無漂移;顯示值上限按鍵任意設定
●采用高性能單片微機，測量快速，精度高!
參數及量程出廠已設置好。除非必要，且有標準源，否則不要進行調整，以免損壞儀表。1、參數定義及操作方法
打開面蓋，可以看到3個按鍵，如右圖。按住設定鍵3秒鐘，顯示H-00 ,其中末位閃爍，按增加鍵輸入功能代碼（01-04），按設定鍵確認進入該代碼功能設置，用移位鍵和增加鍵進行參數設置，并按設定鍵確認，完成后等待3秒鐘即可自動存入并退出。
設定SET移位<增加
功能代碼 功能說明
H-00 鎖定值:1-可設置（01-04)
H-01 輸入為零對應設定值，設置范圍0-9999;可用于零點修正或初值偏移，一般設置為零
H-02 滿量程顯示值，即輸入為正向Z大時對應顯示值，設置范圍0-9999
H-03 小數點位數，設置范圍0-3，可根據量程需要任意設定
H-04 濾波系數，設置范圍1-3，數值小刷新快，數值大穩定性好
2、顯示值微調
將H-00改為4，按設定鍵確認，等待退出菜單后，按移位和增加鍵可使顯示值增減，調好后按設定鍵確認
3、調整量程
在輸入范圍不變的情況下，可通過更改H-02值來調整Z大量程值。H-02值=Z大量程值x1.2
例:滿量程輸入10V時，顯示1800轉，只需把H-02的值設定為2160即可。
即H-02=1800x1.2=2160。
