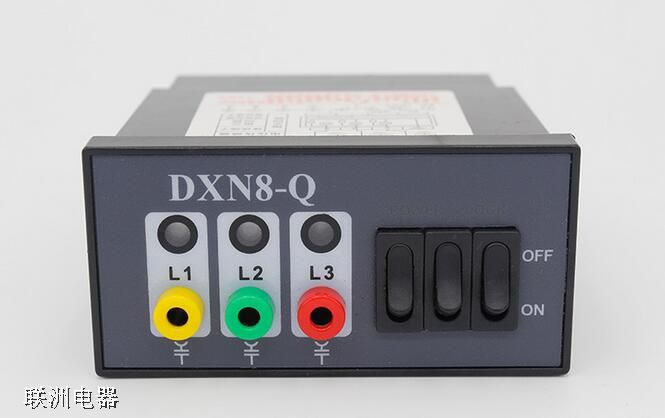

DXN3和DXN8D-7.2-40.5帶電顯示器說明書
1適用范圍
1.1DN戶內高壓帶電顯示裝置(以下簡稱裝置),適用于額定電壓為3.6、7.2、12、24、40.5V和額定頻率為50Hz的戶內高壓電氣設備中,用以提示帶電狀況和強制閉鎖開關柜網門,是保證安全的重要措施之一
1.2傳感器:可以與各種類型高壓開關柜、隔離開關、接地開關等配套使用
1.3提示型顯示器:用以提示高壓帶電回路的帶電狀況,起防誤與安全的提示作用。
1.4強制型顯示器:除具有提示型顯示器功能外,還可與電磁鎖配合實現強制閉鎖開關柜操作手柄及網門,達到防止帶電合接地開關,防止誤入帶電間隔,提高開關設備防誤性能。
1.5帶核相型顯示器:為方便用戶現場雙電源核相,顯示器面板設置了相位測試端
1.6使用環境條件
1.6.1周圍環境溫度:+40C~-25℃。
1.6.2海拔高度:1000m及以下地區;1000~-3000m地區
1.6.3戶內環境相對濕度:日平均濕度不大于95%,月平均濕度不大于90%,產品應考慮凝露、雨、溫度驟變及日照等的影響
1.6.4適用于Ⅱ級污穢環境。
1.1DN戶內高壓帶電顯示裝置(以下簡稱裝置),適用于額定電壓為3.6、7.2、12、24、40.5V和額定頻率為50Hz的戶內高壓電氣設備中,用以提示帶電狀況和強制閉鎖開關柜網門,是保證安全的重要措施之一
1.2傳感器:可以與各種類型高壓開關柜、隔離開關、接地開關等配套使用
1.3提示型顯示器:用以提示高壓帶電回路的帶電狀況,起防誤與安全的提示作用。
1.4強制型顯示器:除具有提示型顯示器功能外,還可與電磁鎖配合實現強制閉鎖開關柜操作手柄及網門,達到防止帶電合接地開關,防止誤入帶電間隔,提高開關設備防誤性能。
1.5帶核相型顯示器:為方便用戶現場雙電源核相,顯示器面板設置了相位測試端
1.6使用環境條件
1.6.1周圍環境溫度:+40C~-25℃。
1.6.2海拔高度:1000m及以下地區;1000~-3000m地區
1.6.3戶內環境相對濕度:日平均濕度不大于95%,月平均濕度不大于90%,產品應考慮凝露、雨、溫度驟變及日照等的影響
1.6.4適用于Ⅱ級污穢環境。
