電機軟啟動器原理圖

軟啟動器的工作原理圖

軟啟動器原理圖

軟啟動器原理：

在三相電源與電機間串入三相聯晶閘管，利用晶閘管移相控制原理，改變晶閘管的觸發角，啟動時電機端電壓隨晶閘管的導通角從零逐漸上升，就可調節晶閘管調壓電路的輸出電壓，電機轉速逐漸增大，直至達到滿足啟動轉矩的要求而結束啟動過程；

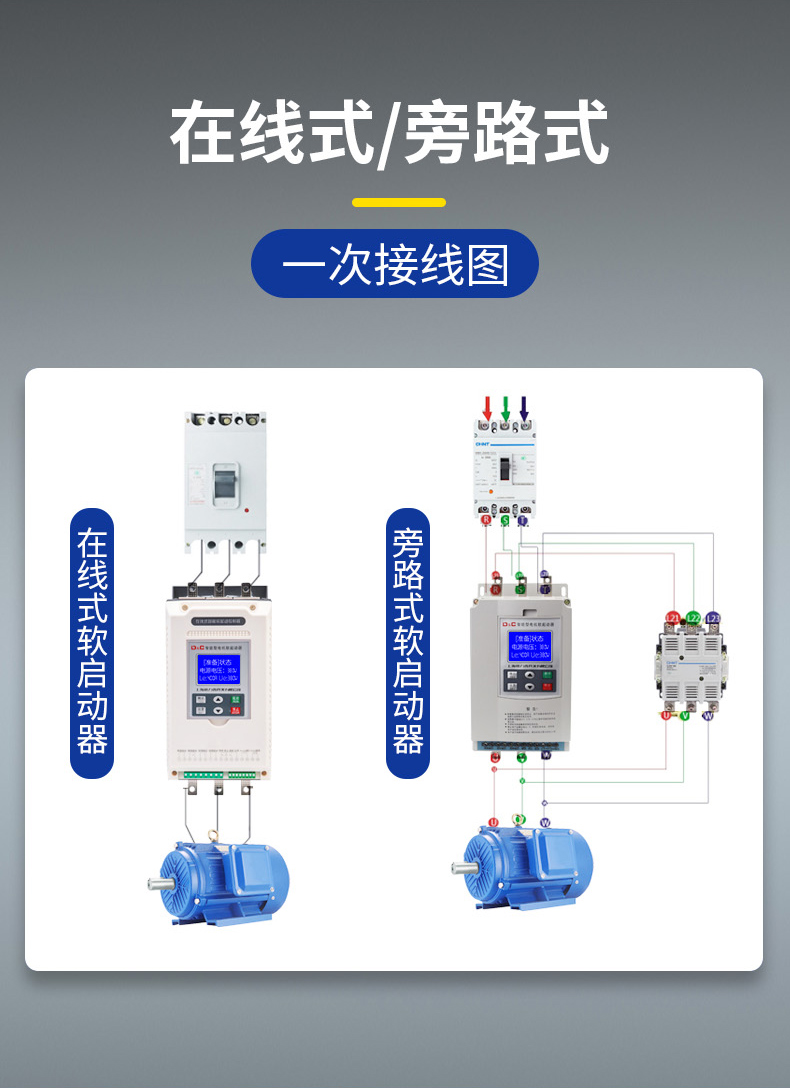

軟起動器的輸出是一個平滑的升壓過程（且可具有限流功能），直到晶閘管全導通，電機在額定電壓下工作；此時旁路接觸器接通（避免電機在運行中對電網形成諧波污染，延長晶閘管壽命），電機進入穩態運行狀態；停車時先切斷旁路接觸器，然后由軟啟動器內晶閘管導通角由大逐漸減小，使三相供電電壓逐漸減小，電機轉速由大逐漸減小到零，停車過程完成。

軟啟動的起動方式

1）斜坡升壓軟起動。這種起動方式Z簡單，不具備電流閉環控制，僅調整晶閘管導通角，使之與時間成一D函數關系增加。其缺點是，由于不限流，在電機起動過程中，有時要產生較大的沖擊電流使晶閘管損壞，對電網影響較大，實際很少應用。

（2）斜坡恒流軟起動。這種起動方式是在電動機起動的初始階段起動電流逐漸增加，當電流達到預先所設定的值后保持恒定（t1至t2階段），直至起動完畢。起動過程中，電流上升變化的速率是可以根據電動機負載調整設定。電流上升速率大，則起動轉矩大，起動時間短。該起動方式是應用Z多的起動方式，尤其適用于風機、泵類負載的起動。

（3）階躍起動。開機，即以Z短時間，使起動電流迅速達到設定值，即為階躍起動。通過調節起動電流設定值，可以達到快速起動效果。

（4）脈沖沖擊起動。在起動開始階段，讓晶閘管在級短時間內，以較大電流導通一段時間后回落，再按原設定值線性上升，連入恒流起動。該起動方法，在一般負載中較少應用，適用于重載并需克服較大靜摩擦的起動場合。

3.軟起動與傳統減壓起動方式的不同之處在哪里？籠型電機傳統的減壓起動方式有Y-q 起動、自耦減壓起動、電抗器起動等。這些起動方式都屬于有級減壓起動，存在明顯缺點，即起動過程中出現二次沖擊電流。
